Toshiba เปิดตัวอุปกรณ์จ่ายไฟอัจฉริยะขนาดเล็ก 600V สำหรับไดรฟ์มอเตอร์กระแสตรงแบบไร้แปรงถ่าน

Logo

– แพ็กเกจขนาดเล็กชนิดยึดพื้นผิวช่วยลดพื้นที่ในการติดตั้งและขนาดของแผงวงจรสำหรับมอเตอร์ขับเคลื่อน –

คาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–24 สิงหาคม 2023

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัวอุปกรณ์จ่ายไฟอัจฉริยะ (IPD) ขนาดเล็ก 600V สองเครื่องสำหรับการใช้งานขับเคลื่อนมอเตอร์ DC แบบไร้แปรงถ่าน เช่น เครื่องปรับอากาศ เครื่องฟอกอากาศ และปั๊ม การจัดส่งตามปริมาณของ “TPD4163F” และ “TPD4164F” ซึ่งมีพิกัดกระแสเอาต์พุต (DC) ที่ 1A และ 2A ตามลำดับ เริ่มตั้งแต่วันนี้

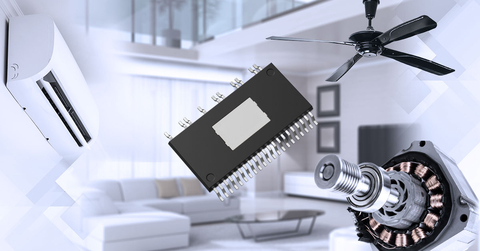

Toshiba: 600V small intelligent power devices for brushless DC motor drives. (Graphic: Business Wire)

Toshiba: อุปกรณ์จ่ายไฟอัจฉริยะขนาดเล็ก 600V สำหรับไดรฟ์มอเตอร์กระแสตรงไร้แปรงถ่าน (ภาพ: Business Wire)

ผลิตภัณฑ์ใหม่ทั้งสองนี้บรรจุอยู่ในแพ็กเกจ HSSOP31 แบบยึดบนพื้นผิว ซึ่งลดพื้นที่การติดตั้งลงประมาณ 63% เมื่อเทียบกับผลิตภัณฑ์ก่อนหน้าของ Toshiba[1] ทำให้แผงวงจรขับมอเตอร์ขนาดเล็กลงได้ และยังช่วยลดความสูงของมอเตอร์อีกด้วย

เนื่องจากแรงดันไฟฟ้าของแหล่งจ่ายไฟอาจผันผวนอย่างมากในภูมิภาคที่มีแหล่งจ่ายไฟไม่เสถียร แรงดันไฟฟ้าจึงเพิ่มขึ้นจาก 500V ของผลิตภัณฑ์ Toshiba รุ่นก่อนหน้า[1] เป็น 600V ซึ่งปรับปรุงความน่าเชื่อถือ

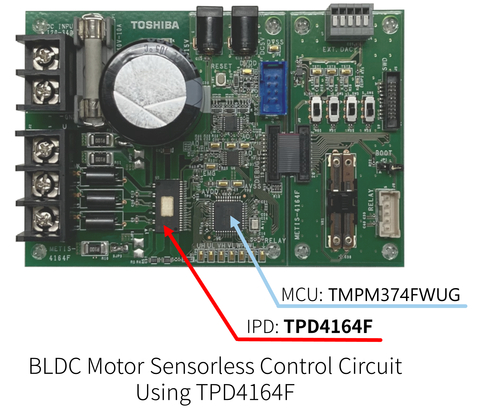

การออกแบบอ้างอิวสำหรับวงจรไดร์ฟมอเตอร์กระแสตรงแบบไร้เซ็นเซอร์และแปรงถ่าน” ที่ใช้ฟังก์ชันของ TPD4164F ใหม่พร้อมไมโครคอนโทรลเลอร์ TMPM374FWUG พร้อมกลไกควบคุมเวกเตอร์ มีวางจำหน่ายแล้ววันนี้บนเว็บไซต์ของ Toshiba

Toshiba จะยังคงขยายกลุ่มผลิตภัณฑ์สำหรับการควบคุมมอเตอร์ประหยัดพลังงานต่อไปด้วยแพ็กเกจต่างๆ และคุณลักษณะของอุปกรณ์ที่ได้รับการปรับปรุง ซึ่งนำไปสู่ความยืดหยุ่นในการออกแบบและความเป็นกลางของคาร์บอน

หมายเหตุ:

[1] ผลิตภัณฑ์บรรจุภัณฑ์ DIP26 (ผลิตภัณฑ์ที่หมดอายุการใช้งาน): TPD4123K, TPD4123AK, TPD4144K, TPD4144AK, TPD4135K และ TPD4135AK

การใช้งาน

มอเตอร์กระแสตรงไร้แปรงถ่านสำหรับเครื่องใช้ในบ้าน

  • มอเตอร์พัดลม (เครื่องปรับอากาศ เครื่องฟอกอากาศ พัดลมระบายอากาศ พัดลมเพดาน ฯลฯ)
  • ปั๊ม

คุณสมบัติ

  • แพ็กเกจเล็ก

ประเภทการติดตั้งบนพื้นผิว HSSOP31: 17.5 มม.×11.93 มม. (ทั่วไป), t=2.2 มม. (สูงสุด)

  • อัตราแรงดันไฟฟ้าของแหล่งจ่ายไฟสูงเพื่อรักษาขอบเขตการทำงานสำหรับความผันผวนของแรงดันไฟฟ้าของแหล่งจ่ายไฟ: VBB=600V

ข้อมูลจำเพาะหลัก

(Ta=25°C เว้นแต่จะระบุไว้เป็นอย่างอื่น)

หมายเลขชิ้นส่วน

TPD4163F

TPD4164F

อัตราสูงสุดสัมบูรณ์

แรงดันไฟฟ้าจ่าย VBB (V)

600

กระแสไฟฟ้าขาออก (DC) Iout (A)

1

2

ช่วงการทำงาน

แรงดันไฟฟ้าจ่ายที่ทำงาน VBB (V)

สูงสุด

450

คุณลักษณะทางไฟฟ้า

แรงดันไฟฟ้าอิ่มตัวขาออก

VCEsatH (V)

ประเภท

2.6

(IC=0.5A)

3.0

(IC=1A)

VCEsatL (V)

แรงดันไฟฟ้าก้าวหน้า FWD

VFH (V)

ประเภท

2.0

(IF=0.5A)

2.5

(IF=1A)

VFL (V)

แพ็กเกจ

ประเภท

ติดตั้งบนพื้นผิว

ชื่อ Toshiba

HSSOP31

ขนาด (มม.)

17.5×11.93 (ประเภท), t=2.2 (สูงสุด)

ฟังก์ชันป้องกัน

กระแสไฟฟ้าสูงเกิน/การปิดด้วยอุณหภูมิ/แรงดันไฟฟ้าต่ำเกิน/ฟังก์ชันการปิดที่ควบคุมโดยพิน SD

การตรวจสอบตัวอย่างและความพร้อมการใช้งาน

ซื้อออนไลน์

ซื้อออนไลน์

ไปที่ลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TPD4163F
TPD4164F

ไปที่ลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับ Toshiba Intelligent Power ICs
Intelligent Power ICs

หากต้องการตรวจสอบความพร้อมของผลิตภัณฑ์ใหม่ที่ตัวแทนจำหน่ายออนไลน์ โปรดไปที่:
TPD4163F
ซื้อออนไลน์

TPD4164F
ซื้อออนไลน์

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอาจเป็นเครื่องหมายการค้าของบริษัทที่เกี่ยวข้อง

* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อมูลจำเพาะของผลิตภัณฑ์ เนื้อหาบริการ และข้อมูลการติดต่อ เป็นข้อมูลปัจจุบัน ณ วันที่ประกาศ แต่อาจมีการเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation ซัพพลายเออร์ชั้นนำด้านโซลูชันเซมิคอนดักเตอร์และการจัดเก็บข้อมูลขั้นสูง ใช้ประสบการณ์และนวัตกรรมกว่าครึ่งศตวรรษเพื่อนำเสนอผลิตภัณฑ์เซมิคอนดักเตอร์แบบแยกส่วน ระบบ LSI และผลิตภัณฑ์ HDD ที่โดดเด่นให้กับลูกค้าและพันธมิตรทางธุรกิจ

พนักงานของบริษัทจำนวน 21,500 คนทั่วโลก มีความมุ่งมั่นร่วมกันในการเพิ่มมูลค่าผลิตภัณฑ์ให้สูงสุด และส่งเสริมความร่วมมืออย่างใกล้ชิดกับลูกค้าในการสร้างมูลค่าและตลาดใหม่ร่วมกัน ด้วยยอดขายต่อปีที่เข้าใกล้ 800 พันล้านเยน (6.1 พันล้านดอลลาร์สหรัฐ) บริษัท Toshiba Electronic Devices & Storage Corporation ตั้งตารอที่จะสร้างและมีส่วนร่วมในอนาคตที่ดีกว่าสำหรับผู้คนทุกที่

ดูข้อมูลเพิ่มเติมได้ที่ https://toshiba.semicon-storage.com/ap-en/top.html

สามารถรับชมภาพในรูปแบบมัลติมีเดียได้ที่: https://www.businesswire.com/news/home/53543846/en

เนื้อหาใจความในภาษาต้นฉบับของข่าวประชาสัมพันธ์ฉบับนี้เป็นฉบับที่เชื่อถือได้และเป็นทางการ การแปลต้นฉบับนี้จึงมีจุดประสงค์เพื่ออำนวยความสะดวกเท่านั้น และควรนำไปเทียบเคียงอ้างอิงกับเนื้อหาในภาษาต้นฉบับ ซึ่งเป็นฉบับเดียวที่มีผลทางกฎหมาย

ติดต่อ

แผนกให้คำปรึกษาลูกค้า:

ฝ่ายขายและการตลาดอุปกรณ์ไฟฟ้า
โทร: +81-44-548-2216
ติดต่อเรา

แผนกให้คำปรึกษาด้านสื่อ:
Chiaki Nagasawa

ฝ่ายการตลาดดิจิทัล
Toshiba Electronic Devices & Storage Corporation
semicon-NR-mailbox@ml.toshiba.co.jp

แหล่งที่มา: Toshiba Electronic Devices & Storage Corporation
