Toshiba เปิดตัวไมโครคอนโทรลเลอร์ Arm® Cortex®-M4 สําหรับการควบคุมมอเตอร์

Logo

– เพิ่มไปยังกลุ่ม M4K ใน TXZ+ ™ Family Advanced Class พร้อมเพิ่มหน่วยความจําแฟลชรหัสเป็น 512KB/1MB

คาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–26 มีนาคม 2024

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เพิ่มผลิตภัณฑ์ใหม่แปดรายการที่มีความจุหน่วยความจําแฟลช 512KB/1MB และแพ็คเกจสี่ประเภทให้กับ กลุ่ม M4K  ของ TXZ+ ™ Family Advanced Class ไมโครคอนโทรลเลอร์ 32 บิต ที่ติดตั้งคอร์ Cortex®-M4 พร้อม FPU

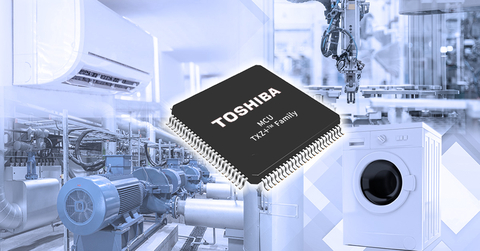

Toshiba: TXZ+™ Family Advanced Class Arm® Cortex®-M4 microcontrollers for motor control (Graphic: Business Wire)

Toshiba: ไมโครคอนโทรลเลอร์ TXZ+ ™ Family Advanced Class Arm® Cortex®- M4 สําหรับควบคุมมอเตอร์ (กราฟิก: Business Wire)

ความก้าวหน้าอย่างต่อเนื่องในการทํางานของแอปพลิเคชันมอเตอร์ที่รองรับ IoT กําลังเพิ่มความต้องการความจุโปรแกรมขนาดใหญ่ และการรองรับเฟิร์มแวร์แบบ over-the-air

ผลิตภัณฑ์ใหม่นี้ขยายความจุหน่วยความจําแฟลชรหัสจากสูงสุด 256KB ของผลิตภัณฑ์ปัจจุบันของ Toshiba เป็น 512KB[1]/1MB[2], ขึ้นอยู่กับผลิตภัณฑ์ และความจุ RAM จาก 24KB เป็น 64KB คุณสมบัติอื่นๆ เช่น คอร์ Arm® Cortex®-M4 ที่ทํางานได้ถึง 160MHz แฟลชรหัสในตัว และหน่วยความจําแฟลชข้อมูล 32KB พร้อมความทนทานของรอบโปรแกรม/การลบ 100K ได้รับการบํารุงรักษา

ไมโครคอนโทรลเลอร์ยังมีอินเทอร์เฟซและตัวเลือกการควบคุมมอเตอร์ที่หลากหลาย เช่น ตัวขับมอเตอร์แบบตั้งโปรแกรมล่วงหน้าได้ (A-PMD) ตัวเข้ารหัสขั้นสูง 32 บิต (A-ENC32) เอ็นจิ้นเวกเตอร์ขั้นสูงพลัส (A-VE+) และตัวแปลงอนาล็อก/ดิจิตอล 12 บิตความเร็วสูง ความละเอียดสูงสามยูนิต ด้วยเหตุนี้ผลิตภัณฑ์กลุ่ม M4K จึงมีส่วนช่วยในการประยุกต์ใช้ IoT ในวงกว้าง และนําฟังก์ชันขั้นสูงมาสู่มอเตอร์ AC มอเตอร์ DC แบบไร้แปรงถ่าน และตัวควบคุมอินเวอร์เตอร์

ผลิตภัณฑ์ใหม่ใช้แฟลชรหัส 1MB ในพื้นที่ 512KB แยกกันสองพื้นที่ สิ่งนี้ทําให้เกิดการหมุนเฟิร์มแวร์ด้วยวิธีสลับหน่วยความจํา [3] ทําให้สามารถอ่านคำสั่งจากพื้นที่หนึ่งในขณะที่รหัสที่อัปเดตถูกตั้งโปรแกรมไปยังอีกพื้นที่หนึ่งแบบขนาน

อุปกรณ์ในกลุ่ม M4K มี UART, TSPI และ I2C รวมเป็นอินเทอร์เฟซการสื่อสารทั่วไป ฟังก์ชันการวินิจฉัยตนเองที่รวมอยู่ในอุปกรณ์สําหรับหน่วยความจําแฟลช RAM ADC และนาฬิกา ช่วยให้ลูกค้าได้รับการรับรองความปลอดภัยในการใช้งาน IEC 60730 Class B

เอกสารประกอบ ซอฟต์แวร์ตัวอย่างพร้อมตัวอย่างการใช้งานจริง และซอฟต์แวร์ไดรเวอร์ที่ควบคุมอินเทอร์เฟซสําหรับอุปกรณ์ต่อพ่วงแต่ละรายการ บอร์ดประเมินผลและสภาพแวดล้อมการพัฒนา จัดทําขึ้นโดยความร่วมมือกับพันธมิตรระบบนิเวศทั่วโลกของ Arm®

Toshiba กําลังวางแผนที่จะเพิ่มความจุของหน่วยความจําแฟลชสําหรับกลุ่ม M4M ด้วยอินเทอร์เฟซ CAN

หมายเหตุ:

[1] ความจุหน่วยความจําแฟลชรหัสของ TMPM4KxFDAxxG คือ 512KB พร้อมพื้นที่เดียว

[2] ความจุหน่วยความจําแฟลชรหัสของ TMPM4KxF10AxxG คือ 1MB ซึ่งประกอบด้วยพื้นที่ 512KB สองพื้นที่

[3] TMPM4KxFDAxxG ไม่รองรับฟังก์ชันนี้

การใช้งาน

  • การควบคุมมอเตอร์และอินเวอร์เตอร์ของสินค้าอุปโภคบริโภค อุปกรณ์อุตสาหกรรม
  • IoT ของสินค้าอุปโภคบริโภค อุปกรณ์อุตสาหกรรม ฯลฯ

คุณสมบัติ

  • คอร์ Cortex®-M4 ประสิทธิภาพสูงพร้อม FPU สูงสุด 160MHz
  • เพิ่มความจุของหน่วยความจําภายใน

หน่วยความจําแฟลชรหัส: 512KB/1MB

RAM: 64KB

  • ฟังก์ชั่นการหมุนเฟิร์มแวร์วิธีการสลับหน่วยความจํา รองรับการอัปเดตเฟิร์มแวร์ในขณะที่ไมโครคอนโทรลเลอร์ยังคงทํางาน[4]
  • ฟังก์ชันการวินิจฉัยตนเองเพื่อความปลอดภัยในการใช้งาน IEC 60730 คลาส B
  • แพ็คเกจสี่ประเภท

ข้อมูลจําเพาะหลัก

กลุ่มผลิตภัณฑ์

กลุ่ม M4K

หมายเลขชิ้นส่วน[5]

TMPM4KNF10AFG

TMPM4KNFDAFG

TMPM4KLF10AUG

TMPM4KLFDAUG

TMPM4KNF10ADFG

TMPM4KNFDADFG

TMPM4KLF10AFG

TMPM4KLFDAFG

คอร์ CPU

Arm® Cortex®-M4

  • (FPU)

-หน่วยป้องกันหน่วยความจํา (MPU)

ความถี่ในการทํางานสูงสุด

160MHz

ออสซิลเลเตอร์ภายใน

ความถี่การสั่น

10MHz (±1%)

ความจำภายใน

แฟลช (รหัส)

1024KB/512KB[5] (รอบโปรแกรม/การลบ: สูงสุด 100,000 ครั้ง)

ฟังก์ชั่นการหมุนเฟิร์มแวร์วิธีการสลับหน่วยความจําพร้อมพื้นที่แฟลชรหัสแยกกันสองพื้นที่ของแต่ละ 512KB[4]

แฟลช (ข้อมูล)

32KB (รอบโปรแกรม/การลบ: สูงสุด 100,000 ครั้ง)

แรม

64KB พร้อมความเท่าเทียมกัน

พอร์ต I/O

87 พิน

51 พิน

การขัดจังหวะภายนอก

20 ปัจจัย 32 พิน

15 ปัจจัย 20 พิน

ตัวควบคุม DMA (DMAC)

32 ช่อง

30 ช่อง

ฟังก์ชั่นจับเวลา

Timer Event Counter 32 บิต (T32A)

6 ช่อง (12 ช่องหากใช้เป็นตัวจับเวลา 16 บิต)

ฟังก์ชั่นการสื่อสาร

UART

4 ช่อง

ฟังก์ชั่นการสื่อสาร

อินเทอร์เฟซ I2C/EI2C (I2C/EI2C)

2 ช่อง

TSPI

2 ช่อง

ฟังก์ชั่นอนาล็อก

ตัวแปลง AD 12 บิต

(ADC)

อินพุต 11/5/6 ใน 3 ยูนิต

ฟังก์ชั่นอนาล็อก

Operational Amplifier

(OPAMP)

3 ยูนิต

วงจรควบคุมมอเตอร์

วงจรควบคุมมอเตอร์แบบตั้งโปรแกรมได้ขั้นสูง

(A-PMD)

ช่อง 3

วงจรควบคุมมอเตอร์

เวคเตอร์ เอ็นจิ้น พลัส ขั้นสูง

(A-VE+)

1 ช่อง

วงจรอินพุตเอ็นโค้ดเดอร์ขั้นสูง (32 บิต)

(A-ENC32)

ช่อง 3

1 channel

วงจรคํานวณ CRC (CRC)

1 ช่อง CRC32 CRC16

ฟังก์ชั่นระบบ

Watchdog Timer (SIWDT)

1 ช่อง

วงจรตรวจจับแรงดันไฟฟ้า (LVD)

1 ช่อง

เครื่องตรวจจับความถี่การสั่น (OFD)

1 ช่อง

บนฟังก์ชัน Chip Debug

JTAG / SW

TRACE(4bits)

NBDIF

SW

แรงดันไฟฟ้าใช้งาน

2.7 ถึง 5.5V, แหล่งจ่ายไฟแรงดันเดียว

4.5 ถึง 5.5 V (ฟังก์ชั่นทั้งหมด), 2.7 ถึง 4.5 V (ไม่มี OPAMP, ADC)

แพ็คเกจ / พิน

LQFP100

(14 มม. x 14 มม., ระยะพิทช์ 0.5 มม.)

LQFP64

(10 มม. x 10 มม. ระยะพิทช์ 0.5 มม.)

คิวเอฟพี 100

(14 มม. x 20 มม., ระยะพิทช์ 0.65 มม.)

LQFP64

(14 มม. x 14 มม., ระยะพิทช์ 0.8 มม.)

หมายเหตุ:

[4] สําหรับผลิตภัณฑ์ที่มีหน่วยความจําแฟลชรหัส 1MB(1024KB) เท่านั้น

[5] “F10” ในหมายเลขชิ้นส่วน ระบุหน่วยความจําแฟลชรหัส 1024KB และ “FD” ระบุ 512KB

[6] TMPM4KLFxxAxxG ไม่มีพิน OVVx

ตามลิงค์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับกลุ่ม M4K
กลุ่ม M4K

คลิกลิงค์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับไมโครคอนโทรลเลอร์ของ Toshiba
ไมโครคอนโทรลเลอร์

* Arm และ Cortex เป็นเครื่องหมายการค้าจดทะเบียนของ Arm Limited (หรือบริษัทในเครือ) ในสหรัฐอเมริกาและ/หรือที่อื่นๆ

* TXZ+ ™ เป็นเครื่องหมายการค้าของ Toshiba Electronic Devices & Storage Corporation

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอื่นๆ อาจเป็นเครื่องหมายการค้าของบริษัทนั้นๆ

* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อมูลจําเพาะของผลิตภัณฑ์ เนื้อหาบริการ และข้อมูลการติดต่อ  เป็นขัอมูลปัจจุบัน ณ วันที่ประกาศ แต่อาจมีการเปลี่ยนแปลงโดยไม่ต้องแจ้งให้ทราบล่วงหน้า

เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation ซัพพลายเออร์ชั้นนําด้านโซลูชันเซมิคอนดักเตอร์และการจัดเก็บข้อมูลขั้นสูง อาศัยประสบการณ์และนวัตกรรมกว่าครึ่งศตวรรษ เพื่อนําเสนอผลิตภัณฑ์เซมิคอนดักเตอร์แบบแยกส่วน ระบบ LSI และ HDD ที่โดดเด่น ให้แก่ลูกค้าและพันธมิตรทางธุรกิจ พนักงานของบริษัท 21,500 คนทั่วโลก มีความมุ่งมั่นร่วมกันที่จะเพิ่มมูลค่าผลิตภัณฑ์ให้สูงสุด และส่งเสริมความร่วมมืออย่างใกล้ชิดกับลูกค้า ในการร่วมสร้างมูลค่าและตลาดใหม่ร่วมกัน ด้วยยอดขายต่อปีที่ใกล้ถึง 800 พันล้านเยน (6.1 พันล้านดอลลาร์สหรัฐ) Toshiba Electronic Devices & Storage Corporation ตั้งตารอที่จะสร้างและมีส่วนร่วมในอนาคตที่ดีกว่าสําหรับผู้คนทั่วโลก

 ค้นหาข้อมูลเพิ่มเติมที่ https://toshiba.semicon-storage.com/ap-en/top.html

สามารถรับชมภาพในรูปแบบมัลติมีเดียได้ที่www.businesswire.com/news/home/53914468/en

เนื้อหาใจความในภาษาต้นฉบับของข่าวประชาสัมพันธ์ฉบับนี้เป็นฉบับที่เชื่อถือได้และเป็นทางการ การแปลต้นฉบับนี้จึงมีจุดประสงค์เพื่ออำนวยความสะดวกเท่านั้น และควรนำไปเทียบเคียงอ้างอิงกับเนื้อหาในภาษาต้นฉบับ ซึ่งเป็นฉบับเดียวที่มีผลทางกฎหมาย

ติดต่อ

สอบถามข้อมูลลูกค้า:
MCU & Digital Device Sales &Marketing Dept.

Tel: +81-44-548-2233
ติดต่อเรา

สอบถามข้อมูลสื่อ:
Chiaki Nagasawa

ฝ่ายการตลาดดิจิทัล

Toshiba Electronic Devices & Storage Corporation
semicon-NR-mailbox@ml.toshiba.co.jp

ที่มา: Toshiba Electronic Devices &; Storage Corporation
