HomeTechnologyToshiba เปิดตัวไมโครคอนโทรลเลอร์ ARM® Cortex®-M3 “TXZ+TM Family Advanced Class” พร้อมหน่วยความจำแบบแฟลชรหัส 1MB Code รองรับการอัพเดทเฟิร์มแวร์โดยไม่รบกวนการทำงานของไมโครคอนโทรลเลอร์

Toshiba เปิดตัวไมโครคอนโทรลเลอร์ ARM® Cortex®-M3 “TXZ+TM Family Advanced Class” พร้อมหน่วยความจำแบบแฟลชรหัส 1MB Code รองรับการอัพเดทเฟิร์มแวร์โดยไม่รบกวนการทำงานของไมโครคอนโทรลเลอร์

Logo

คาวาซากิ, ญี่ปุ่น–(BUSINESS WIRE)–27 มิถุนายน 2023

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เพิ่ม “M3H group (2)” ซึ่งเป็นผลิตภัณฑ์ใหม่ใน “M3H group” ของกลุ่มผลิตภัณฑ์ไมโครคอนโทรลเลอร์ 32 บิต “TXZ+TM Family Advanced Class” ประกอบด้วย Cortex®-M3 โดยใช้กระบวนการ 40nm

Toshiba: ARM(R) Cortex(R)-M3 Microcontrollers

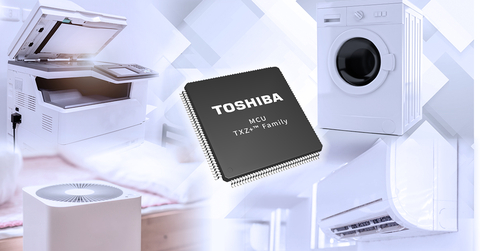

Toshiba: ไมโครคอนโทรลเลอร์ ARM(R) Cortex(R)-M3 “คลาสขั้นสูงตระกูล TXZ+(TM) ” (รูปภาพ: Business Wire)

ในช่วงไม่กี่ปีที่ผ่านมา ความต้องการความจุของโปรแกรมที่ใหญ่ขึ้นและการรองรับ FOTA (การอัพเดตเฟิร์มแวร์ผ่านทางอากาศ) มีเพิ่มมากขึ้น สิ่งนี้ได้รับแรงผลักดันจากการรุกของเทคโนโลยีดิจิทัล โดยเฉพาะอย่างยิ่งในพื้นที่ IoT (Internet of Things) และด้วยฟังก์ชันการทำงานขั้นสูงซึ่งมีความจำเป็นมากขึ้นในอุปกรณ์ต่างๆ กลุ่มผลิตภัณฑ์ M3H group (2) ใหม่ได้ขยายความจุของหน่วยความจำแฟลชรหัสจาก  512KB (บางส่วน 256KB หรือ 384KB) ของผลิตภัณฑ์กลุ่ม M3H(1)  ที่มีอยู่ของ Toshiba เป็นขนาด 1MB[1] และความจุของ RAM จาก 66KB[2] ของผลิตภัณฑ์กลุ่ม M3H (1) ที่มีอยู่ของ Toshiba เป็นขนาด 130KB[2] พร้อมคุณสมบัติอื่นๆ เช่น ARM® Cortex®-M3 core ที่ทำงานได้สูงสุดถึง 120MHz แฟลชรหัสในตัว และหน่วยความจำแฟลชข้อมูล 32KB รวมถึงการเขียนซ้ำได้ถึง 100K ครั้งต่อรอบที่ยังคงอยู่ ไมโครคอนโทรลเลอร์เหล่านี้ยังมีอินเตอร์เฟซและตัวเลือกการควบคุมมอเตอร์ที่หลากหลาย เช่น UART, อินเตอร์เฟซ I2C, วงจรอินพุตตัวเข้ารหัสขั้นสูง และวงจรควบคุมมอเตอร์ที่ตั้งโปรแกรมได้ขั้นสูง กลุ่มผลิตภัณฑ์ไมโครคอนโทรลเลอร์ของ Toshiba ในกลุ่ม M3H มีส่วนช่วยใน IoT และฟังก์ชันขั้นสูงในการใช้งานที่หลากหลาย รวมถึงมอเตอร์ เครื่องใช้ในบ้าน และอุปกรณ์อุตสาหกรรม


ในผลิตภัณฑ์ใหม่ แฟลชรหัสขนาด 1MB [1] จะถูกนำไปใช้กับพื้นที่ซึ่งแยกกัน 2 ส่วน แบ่งเป็นพื้นที่ละ 512KB โดยการดำเนินการนี้ทำให้สามารถอ่านคำสั่งจากพื้นที่หนึ่งได้ ในขณะเดียวกันโค้ดที่ถูกอัปเดตก็จะได้รับการตั้งโปรแกรมไปยังอีกพื้นที่หนึ่งไปด้วย สุดท้าย ฟังก์ชันการหมุนเวียนเฟิร์มแวร์ก็จะสามารถทำได้โดยฟังก์ชันการสลับพื้นที่[3]


ผลิตภัณฑ์กลุ่ม M3H จะมีการติดตั้ง UART, TSPI, I2C interface, 2-unit DMAC และตัวควบคุมจอแสดงผล LCD [4] เพื่อให้ตอบสนองต่อความต้องการการใช้งานของผู้บริโภคหรืออุตสาหกรรมที่หลากหลาย เพื่อให้รองรับการตรวจจับประเภทต่างๆได้ ในผลิตภัณฑ์ใหม่นี้มี ตัวแปลงสัญญาณอนาล็อก/ดิจิตอล (ADC) ความเร็วสูง 12 บิตมากถึง 21 ช่อง ที่สามารถเลือกได้จากเวลาพักตัวอย่างสองครั้งสำหรับขาอินพุตแบบอะนาล็อกแต่ละขา นอกจากนี้ยังเหมาะสำหรับการควบคุมมอเตอร์ AC และมอเตอร์ DC แบบไร้แปรงถ่าน (BLDC) ร่วมกับวงจรควบคุมมอเตอร์ที่ตั้งโปรแกรมได้ขั้นสูงและวงจรอินพุตตัวเข้ารหัสขั้นสูงที่สามารถทำงานพร้อมกันกับตัวแปลงอนาล็อก/ดิจิตอล 12 บิตความเร็วสูงที่มีความแม่นยำสูง

ฟังก์ชันการวินิจฉัยตัวเองที่รวมอยู่ในอุปกรณ์สำหรับหน่วยความจำแฟลช, RAM, ADC และนาฬิกาช่วยให้ลูกค้าบรรลุผลตามมาตรฐานด้านความปลอดภัยในการทำงาน IEC 60730 คลาส B

มีเอกสารประกอบ ซอฟต์แวร์ตัวอย่างพร้อมตัวอย่างการใช้งานจริง และซอฟต์แวร์ไดรเวอร์ที่ควบคุมอินเทอร์เฟซสำหรับอุปกรณ์ต่อพ่วงแต่ละตัว บอร์ดประเมินผลและสภาพแวดล้อมการพัฒนาจัดทำโดยความร่วมมือกับพันธมิตรระบบนิเวศทั่วโลกของ ARM®

 การใช้งาน

  • สำหรับการควบคุมหลักของอุปกรณ์สำหรับผู้บริโภค (เครื่องใช้ในบ้าน ของเล่น อุปกรณ์ดูแลสุขภาพ ฯลฯ) และอุปกรณ์สำนักงาน (เครื่องพิมพ์มัลติฟังก์ชั่น ฯลฯ)
  • สำหรับการควบคุมมอเตอร์ของอุปกรณ์อุปโภคบริโภค และอุปกรณ์อุตสาหกรรม
  • สำหรับ IoT ของอุปกรณ์ผู้บริโภค อุปกรณ์อุตสาหกรรม ฯลฯ

คุณสมบัติ

  • ARM® Cortex®-M3 core ประสิทธิภาพสูง ความถี่สูงสุด 120MHz
  • เพิ่มความจุของหน่วยความจำภายใน
    ความจุของหน่วยความจำแฟลชรหัส: 1MB[1]
    ความจุของ RAM : 130KB[2]
  • ฟังก์ชันการหมุนเฟิร์มแวร์โดยวิธีสลับพื้นที่ (Area swap) เพื่อ รองรับการอัปเดตขณะที่ไมโครคอนโทรลเลอร์ยังคงทำงานต่อไป[3]
  • ฟังก์ชันการวินิจฉัยตนเองสำหรับความปลอดภัยในการทำงาน IEC 60730 คลาส B
  • กลุ่มผลิตภัณฑ์แพ็คเกจที่กว้างขวาง

ข้อมูลจำเพาะหลัก

ชื่อกลุ่มผลิตภัณฑ์

M3H group (2)

CPU core

ARM® Cortex®-M3
‒ หน่วยป้องกันหน่วยความจำ (MPU)

ความถี่ในการทำงานสูงสุด

120MHz

Oscillator ภายใน

ความถี่ของ Oscillation

10MHz (+/-1%)

หน่วยความจำภายใน

ความจำแฟลชรหัส

1024KB[1]
(รอบการโปรแกรมและลบซ้ำ: ได้มากสุดถึง 100,000 ครั้ง)
ฟังก์ชันการหมุนเฟิร์มแวร์ของวิธีการสลับพื้นที่โดยมีพื้นที่แฟลชรหัสแยกกันสองพื้นที่ พื้นที่ละ 512 KB [3]

ความจำแฟลชข้อมูล

32KB (รอบการโปรแกรมและลบซ้ำ: รอบการโปรแกรมและลบซ้ำ 100,000 ครั้ง)

RAM

128KB และ RAM สำรอง 2KB โดยมีความเท่าเทียมกัน

พอร์ต I/O

56 ถึง 134

สัญญาณอินเตอร์รัพท์จากภายนอก

12 ถึง 23 ปัจจัย

ตัวควบคุม DMA (DMAC)

คำขอ DMA : 2 หน่วย, 54 ถึง 64 ปัจจัย, ทริกเกอร์ภายในและภายนอก

ฟังก์ชันจับเวลา

32-bit Timer Event Counter (T32A)

8 ช่อง
(16 ช่องs if used as 16-bit timer)

โมดูลนาฬิกาแบบเรียลไทม์ (RTC)

1 ช่อง

ฟังก์ชันการสื่อสาร

UART

7 ถึง 8 ช่อง

I2C interface (I2C)

2 ถึง 4 ช่อง

TSPI

1 ถึง 5 ช่อง

ฟังก์ชันอนาล็อก

ตัวแปลง AD 12-บิต

12 ถึง 21 ช่องอินพุต

ตัวแปลง DA 8-บิต

2 ช่อง

ตัวเทียบ

1 ช่อง

วงจรควบคุมมอเตอร์

วงจรควบคุมมอเตอร์ที่ตั้งโปรแกรมได้ขั้นสูง (A-PMD)

1 ช่อง

วงจรอินพุตตัวเข้ารหัสขั้นสูง (32-บิต) (A-ENC32)

1 ช่อง

วงจรต่อพ่วงอื่นๆ

พรีโปรเซสเซอร์สัญญาณรีโมทคอนโทรล (RMC)

1 ช่อง

วงจรคำนวณ CRC (CRC)

1 ช่อง, CRC32, CRC16

ตัวควบคุมจอแสดงผล LCD (DLCD)

Non-Bias Drive: 40 segments × 4 co มม.ons (max)[4]

ฟังก์ชั่นระบบ

ตัวจับเวลา Watchdog (SIWDT)

1 ช่อง

วงจรตรวจจับแรงดันไฟฟ้า (LVD)

1 ช่อง

ตัวตรวจจับความถี่ Oscillation (OFD)

1 ช่อง

ฟังก์ชั่นการดีบักบนชิป

JTAG / SWD

แรงดันไฟฟ้าที่ใช้งาน

2.7 ถึง 5.5V, แหล่งจ่ายแรงดันไฟฟ้าเดียว

แพ็คเกจ / พิน

LQFP144 (20 มม. x 20 มม., ระดับ 0.5 มม.)
LQFP128 (14 มม. x 14 มม., ระดับ 0.4 มม.)
LQFP128 (14 มม. x 20 มม., ระดับ 0.5 มม.)
LQFP100 (14 มม. x 14 มม., ระดับ 0.5 มม.)
QFP100 (14 มม. x 20 มม., ระดับ 0.65 มม.)
LQFP80 (12 มม. x 12 มม., ระดับ 0.5 มม.)
LQFP64 (10 มม. x 10 มม., ระดับ 0.5 มม.)

หมายเหตุ:
[1] รหัสความจุหน่วยความจำแฟลชของ TMPM3HNFDBFG คือหนึ่งพื้นที่ 512KB
[2] รวม RAM สำรอง 2KB
[3] ไม่รองรับ TMPM3HNFDBFG
[4] TMPM3HLF10BUG ไม่มีตัวควบคุมจอแสดงผล LCD

ดูที่ลิงค์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
M3H group (2)

ดูที่ลิงค์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับไมโครคอนโทรลเลอร์ของ Toshiba
Microcontrollers

* ARM และ Cortex เป็นเครื่องหมายการค้าจดทะเบียนของ ARM Limited (หรือบริษัทสาขา) ในสหรัฐอเมริกาและ/หรือที่อื่นๆ
* TXZ+™ เป็นเครื่องหมายการค้าของ Toshiba Electronic Devices & Storage Corporation
* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอื่นๆ อาจเป็นเครื่องหมายการค้าของบริษัทนั้นๆ
* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อกำหนดของผลิตภัณฑ์ เนื้อหาบริการ และข้อมูลติดต่อ เป็นข้อมูลปัจจุบัน ณ วันที่ประกาศ แต่อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า


เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation

ซัพพลายเออร์ชั้นนำด้านโซลูชันเซมิคอนดักเตอร์และสตอเรจขั้นสูง ใช้ประสบการณ์และนวัตกรรมกว่าครึ่งศตวรรษเพื่อนำเสนอเซมิคอนดักเตอร์แบบแยก ระบบ LSI และผลิตภัณฑ์ HDD ให้กับลูกค้าและคู่ค้าทางธุรกิจ

พนักงานของบริษัท 21,500 คนจากทั่วโลกมีความมุ่งมั่นร่วมกันที่จะเพิ่มมูลค่าผลิตภัณฑ์ให้ได้สูงสุด ทั้งยังส่งเสริมความร่วมมืออย่างใกล้ชิดกับลูกค้าในการสร้างมูลค่าร่วมกันและเปิดตลาดใหม่ ด้วยยอดขายต่อปีเกือบ 800 พันล้านเยน (6.1 พันล้านเหรียญสหรัฐ) Toshiba Electronic Devices & Storage Corporation ตั้งตารอที่จะสร้างและมีส่วนร่วมในอนาคตที่ดีกว่าสำหรับผู้คนทุกที่

เรียนรู้เพิ่มเติมได้ที่ https://toshiba.semicon-storage.com/ap-en/top.html

สามารถรับชมภาพในรูปแบบมัลติมีเดียได้ที่https://www.businesswire.com/news/home/53429973/en

เนื้อหาใจความในภาษาต้นฉบับของข่าวประชาสัมพันธ์ฉบับนี้เป็นฉบับที่เชื่อถือได้และเป็นทางการ การแปลต้นฉบับนี้จึงมีจุดประสงค์เพื่ออำนวยความสะดวกเท่านั้น และควรนำไปเทียบเคียงอ้างอิงกับเนื้อหาในภาษาต้นฉบับ ซึ่งเป็นฉบับเดียวที่มีผลทางกฎหมาย

ติดต่อ

สอบถามข้อมูลสำหรับลูกค้า:
MCU & Digital Device Sales & Marketing Dept.
Tel: +81-44-548-2233
ติดต่อเรา

สอบถามข้อมูลสำหรับสื่อ:
Chiaki Nagasawa
ฝ่ายการตลาดดิจิทัล
Toshiba Electronic Devices & Storage Corporation
semicon-NR-mailbox@ml.toshiba.co.jp

แหล่งที่มา: Toshiba Electronic Devices & Storage Corporation
