Toshiba เปิดตัวตัวควบคุม LDO ไฟฟ้าแรงสูงและกระแสไฟต่ำที่ช่วยลดพลังงานสแตนด์บายของอุปกรณ์

Logo

คาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–23 พฤษภาคม 2023

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัวตัวควบคุม LDO ซีรีส์ TCR1HF ที่ให้แรงดันไฟฟ้าสูง ช่วงแรงดันไฟฟ้าอินพุตกว้าง และการใช้กระแสสแตนด์บายต่ำที่สุดในอุตสาหกรรม[1] การจัดส่งผลิตภัณฑ์สามรายการแรกในซีรีส์ใหม่ “TCR1HF18B,” “TCR1HF33B” และ “TCR1HF50B” ซึ่งมีแรงดันเอาต์พุต 1.8V, 3.3V และ 5.0V ตามลำดับ เริ่มตั้งแต่วันนี้

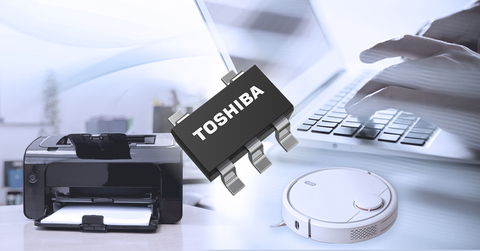

Toshiba: TCR1HF series, high voltage, low current consumption LDO regulators that help to lower equipment stand-by power. (Graphic: Business Wire)

Toshiba: ตัวควบคุม LDO ไฟฟ้าแรงสูงและกระแสไฟต่ำซีรีส์ TCR1HF ที่ช่วยลดพลังงานสแตนด์บายของอุปกรณ์ (กราฟิก: Business Wire)

เพื่อลดการใช้พลังงานของผลิตภัณฑ์อิเล็กทรอนิกส์ในโหมดสแตนด์บายเมื่อใช้วงจรแหล่งจ่ายไฟกับตัวควบคุม LDO จำเป็นต้องเชื่อมต่อแหล่งจ่ายไฟโดยตรงกับตัวควบคุม LDO และลดการใช้พลังงานโดยการปิดวงจรภายใน

ผลิตภัณฑ์ใหม่รองรับช่วงแรงดันไฟฟ้าอินพุตกว้างตั้งแต่ 4V ถึง 36V ซึ่งช่วยให้สามารถเชื่อมต่อกับแหล่งจ่ายไฟ 4V ถึง 20V ที่ใช้สำหรับ USB PD[2] และกับแหล่งจ่ายไฟ 24V

นอกจากนี้ยังมีการใช้กระแสสแตนด์บายที่ 1uA (typ.) ซึ่งต่ำที่สุดในอุตสาหกรรม[1] ช่วยให้อุปกรณ์อิเล็กทรอนิกส์สามารถทำงานสแตนด์บายได้โดยใช้พลังงานต่ำมาก การตอบสนองชั่วคราวของโหลดที่รวดเร็วที่ -60mV/+50mV (typ.) ช่วยให้มั่นใจได้ว่าแรงดันเอาต์พุตคงที่ในระหว่างที่กระแสไฟฟ้าเปลี่ยนแปลงกะทันหันเมื่อผลิตภัณฑ์เปลี่ยนจากสถานะสแตนด์บายเป็นสถานะการทำงาน

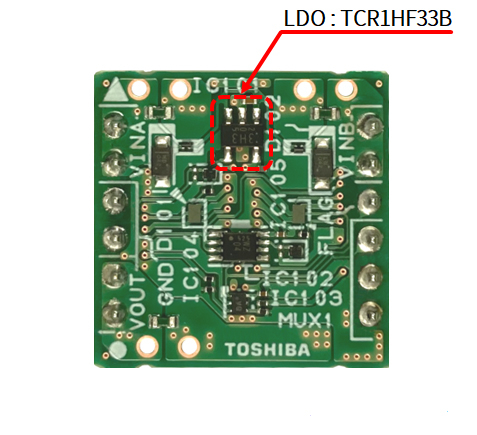

มีการออกแบบอ้างอิง “วงจรเพาเวอร์มัลติเพล็กเซอร์” โดยใช้ผลิตภัณฑ์ใหม่

Toshiba จะยังคงขยายกลุ่มผลิตภัณฑ์ซีรีส์ TCR1HF โดยเพิ่มผลิตภัณฑ์ที่มีฟังก์ชันหรือค่าแรงดันเอาต์พุตที่แตกต่างกันสำหรับการใช้งานที่หลากหลาย

หมายเหตุ:

[1] การเปรียบเทียบกระแสสแตนด์บายกับตัวควบคุม LDO ที่มีพิกัดเดียวกัน ตามผลสำรวจของ Toshiba ในเดือนพฤษภาคม 2023

[2] USB PD(USB Power Delivery): มาตรฐานสำหรับการชาร์จเร็วที่ใช้ USB เพื่อให้กำลังไฟสูงสุดถึง 100W

การใช้งาน

  • อุปกรณ์สำหรับผู้บริโภค / ส่วนบุคคล (มือถือ, Note-PC, เครื่องใช้ภายในบ้าน ฯลฯ)
  • อุปกรณ์อุตสาหกรรม

คุณสมบัติ

  • แรงดันไฟฟ้าอินพุตช่วงกว้าง: VIN=4V ถึง 36V
  • การใช้กระแสต่ำ: IBON=1μA (typ.)
  • อัตรากระแสเอาต์พุตสูงสุด: IOUT=150mA
  • การตอบสนองชั่วคราวของโหลดอย่างรวดเร็ว: ⊿VOUT= -60mV/+50mV (typ.) (IOUT = 0 mA ⇔ 10 mA)
  • แพ็กเกจเอนกประสงค์ SOT-25 (SMV)

ข้อมูลจำเพาะหลัก

หมายเลขชิ้นส่วน

TCR1HF18B

TCR1HF33B

TCR1HF50B

แพ็กเกจ

ชื่อ

SOT-25 (SMV)

ขนาดทั่วไป (มม.)

2.8 x 2.9, t=1.1

ช่วงการทำงาน

แรงดันไฟฟ้าอินพุต VIN (V)

4 ถึง 36

อุณหภูมิในการทำงาน Topr (°C)

-40 ถึง 125

คุณลักษณะ

ทางไฟฟ้า

(เว้นแต่จะระบุไว้,

Tj=25°C)

แรงดันไฟฟ้าเอาต์พุต VOUT typ. (V)

1.8

3.3

5.0

ความถูกต้องของแรงดันขาออก VOUT (%)

IOUT=10mA

±1

กระแสไฟนิ่ง IBON typ. (μA)

IOUT=0mA

1

กระแสไฟสแตนด์บาย IB(OFF1) typ. (μA)

VIN=4V

0.24

การตอบสนองชั่วคราวของโหลด

⊿VOUT

typ. (mV)

IOUT=0mA→10mA

-60

IOUT=10mA→0mA

50

เกณฑ์การปิดระบบระบายความร้อน TSDH (°C)

Tj rising

155

ซื้อออนไลน์

ซื้อออนไลน์

ซื้อออนไลน์

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
TCR1HF18B
TCR1HF33B
TCR1HF50B

ตามลิงค์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับการออกแบบอ้างอิงโดยใช้ผลิตภัณฑ์ใหม่
วงจรเพาเวอร์มัลติเพล็กเซอร์

หากต้องการตรวจสอบการวางจำหน่ายของผลิตภัณฑ์ใหม่ที่ผู้จัดจำหน่ายออนไลน์ โปรดไปที่:
TCR1HF18B
ซื้อออนไลน์
TCR1HF33B
ซื้อออนไลน์
TCR1HF50B
ซื้อออนไลน์

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอาจเป็นเครื่องหมายการค้าของบริษัทนั้น ๆ

* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อกำหนดของผลิตภัณฑ์ เนื้อหาบริการ และข้อมูลติดต่อ เป็นปัจจุบัน ณ วันที่ประกาศ แต่อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation เป็นซัพพลายเออร์ชั้นนำด้านเซมิคอนดักเตอร์และโซลูชันจัดเก็บขั้นสูง โดยนำประสบการณ์และนวัตกรรมที่สั่งสมมากว่าครึ่งศตวรรษมาใช้ เพื่อมอบเซมิคอนดักเตอร์, วงจร LSI ระบบ และผลิตภัณฑ์ HDD ที่มีความโดดเด่นให้แก่ลูกค้าและคู่ค้าทางธุรกิจ

พนักงานของบริษัท 21,500 คนทั่วโลกมีความมุ่งมั่นในการเพิ่มคุณประโยชน์ของผลิตภัณฑ์ให้ถึงขีดสุด และส่งเสริมการทำงานร่วมกันอย่างใกล้ชิดกับลูกค้า เพื่อร่วมสร้างคุณประโยชน์และตลาดใหม่ ๆ ร่วมกัน ด้วยยอดขายต่อปีเกือบ 800 พันล้านเยน (6.1 พันล้านเหรียญสหรัฐ) Toshiba Electronic Devices & Storage Corporation ตั้งตารอที่จะสร้างและเข้ามามีบทบาทเพื่ออนาคตที่ดีกว่าสำหรับผู้คนทุกที่

ดูรายละเอียดเพิ่มเติมได้ที่ https://toshiba.semicon-storage.com/ap-en/top.html

สามารถรับชมภาพในรูปแบบมัลติมีเดียได้ที่: https://www.businesswire.com/news/home/53404002/en

เนื้อหาใจความในภาษาต้นฉบับของข่าวประชาสัมพันธ์ฉบับนี้เป็นฉบับที่เชื่อถือได้และเป็นทางการ การแปลต้นฉบับนี้จึงมีจุดประสงค์เพื่ออำนวยความสะดวกเท่านั้น และควรนำไปเทียบเคียงอ้างอิงกับเนื้อหาในภาษาต้นฉบับ ซึ่งเป็นฉบับเดียวที่มีผลทางกฎหมาย
