Toshiba เปิดตัว MOSFET แบบ Common-Drain ขนาดเล็กและบางที่มีคุณสมบัติ On-Resistance ต่ำมาก เหมาะสำหรับอุปกรณ์ชาร์จเร็ว

Logo

คาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–18 พฤษภาคม 2023

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัว “SSM14N956L” ซึ่งเป็น MOSFET แบบ N-channel ระบายน้ำทั่วไป 12V ที่มีพิกัดกระแส 20A สำหรับใช้ในวงจรป้องกันแบตเตอรี่ในชุดแบตเตอรี่ลิเธียมไอออน (Li-ion) เช่น สำหรับอุปกรณ์พกพา ซึ่งเริ่มจัดส่งแล้ววันนี้

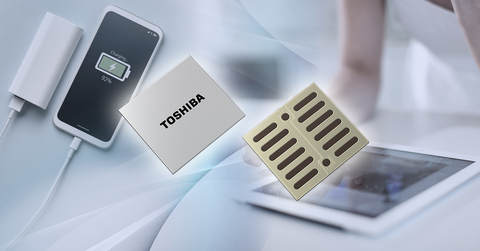

Toshiba: SSM14N956L, a small and thin common-drain MOSFET featuring very low On-resistance (Graphic: Business Wire)

Toshiba: SSM14N956L, MOSFET แบบ Common-Drain ขนาดเล็กและบางที่มีคุณสมบัติ On-Resistance ต่ำมาก (กราฟิก: Business Wire)

ชุดแบตเตอรี่ลิเธียมไอออน (Li-ion) อาศัยวงจรป้องกันที่ทนทานสูงเพื่อลดการเกิดความร้อนขณะชาร์จและคายประจุ และเพื่อเพิ่มความปลอดภัย วงจรเหล่านี้ต้องมีลักษณะการใช้พลังงานต่ำและบรรจุภัณฑ์ที่มีความหนาแน่นสูง โดยต้องใช้ MOSFET ที่มีขนาดเล็กและบางและมีความต้านทานต่อไฟฟ้าต่ำ

SSM14N956L ใช้ไมโครโปรเซสเซอร์ของ Toshiba เช่นเดียวกับ SSM10N954L ที่เปิดตัวแล้ว ซึ่งช่วยให้มั่นใจได้ถึงการสูญเสียพลังงานที่ต่ำ เนื่องจากคุณสมบัติด้านความต้านทานไฟฟ้าต่ำชั้นนำในอุตสาหกรรม[1] และพลังงานสแตนด์บายต่ำ ซึ่งรับรู้ได้จากคุณลักษณะกระแสไฟรั่วที่เกต-ซอร์สที่ต่ำซึ่งเป็นระดับชั้นนำในอุตสาหกรรม[1] คุณสมบัติเหล่านี้ช่วยยืดเวลาการทำงานของแบตเตอรี่ ผลิตภัณฑ์ใหม่นี้ยังใช้บรรจุภัณฑ์ใหม่ขนาดเล็กและบาง TCSPED-302701 (2.74 มม. x 3.0 มม., t = 0.085 มม. (ทั่วไป))

Toshiba จะยังคงพัฒนาผลิตภัณฑ์ MOSFET สำหรับวงจรป้องกันในอุปกรณ์ที่ใช้พลังงานจากชุดแบตเตอรี่ลิเธียมไอออน

การใช้งาน

  • อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและอุปกรณ์สำนักงานและส่วนบุคคลที่มีชุดแบตเตอรี่ลิเธียมไอออน รวมถึงสมาร์ทโฟน แท็บเล็ต พาวเวอร์แบงค์ อุปกรณ์สวมใส่ เกมคอนโซล แปรงสีฟันไฟฟ้า กล้องดิจิทัลคอมแพค กล้องดิจิตอล SLR เป็นต้น

คุณสมบัติ

  • ความต้านทานไฟฟ้าต่ำชั้นนำในอุตสาหกรรม[1]: RSS(ON)=1.1mΩ (typ.) @VGS=3.8V
  • กระแสไฟรั่วจากแหล่งเกตต่ำชั้นนำในอุตสาหกรรม[1]: IGSS=±1μA (max) @VGS=±8V
  • แพ็กเกจ TCSPED-302701 ขนาดเล็กและบาง: 2.74 มม. x 3.0 มม., t=0.085 มม. (ทั่วไป)
  • โครงสร้างท่อระบายน้ำทั่วไปที่สามารถใช้งานได้ง่ายในวงจรป้องกันแบตเตอรี่

หมายเหตุ:
[1]: ในบรรดาผลิตภัณฑ์ที่มีการจัดอันดับเดียวกัน จากผลสำรวจของ Toshiba ในเดือนพฤษภาคม 2023

ข้อมูลจำเพาะหลัก

(เว้นแต่จะระบุไว้เป็นอย่างอื่น, Ta=25°C)

หมายเลขชิ้นส่วน

SSM14N956L

SSM10N954L[2]

การกำหนดค่า

ท่อระบายน้ำทั่วไป N-channel

การประเมินค่า

สูงสุดสุทธิ

แหล่งจ่ายแรงดัน VSSS (V)

12

แรงดันแหล่งกำเนิดเกต VGSS (V)

±8

กระแสไฟแหล่งจ่าย (DC) IS (A)

20.0

13.5

คุณลักษณะ

ทางไฟฟ้า

กระแสรั่วไหลของเกต-ซอร์ส IGSS

max (μA)

@VGS= ±8V

±1

ความต้านทานไฟฟ้า

ของแหล่งจ่าย RSS(ON)

typ. (mΩ)

@VGS=4.5V

1.00

2.1

@VGS=3.8V

1.10

2.2

@VGS=3.1V

1.25

2.4

@VGS=2.5V

1.60

3.1

แพ็กเกจ

ชื่อ

TCSPED-302701

TCSPAC-153001

ขนาดทั่วไป (มม.)

2.74×3,

t=0.085

1.49×2.98,

t=0.11

การตรวจสอบตัวอย่างและความพร้อมใช้งาน

ซื้อออนไลน์

ซื้อออนไลน์

หมายเหตุ:
[2] จำหน่ายสินค้าแล้ว

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
SSM14N956L

หากต้องการตรวจสอบการวางจำหน่ายของผลิตภัณฑ์ใหม่ที่ผู้จัดจำหน่ายออนไลน์ โปรดไปที่:
SSM14N956L
ซื้อออนไลน์

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอาจเป็นเครื่องหมายการค้าของบริษัทนั้น ๆ

* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อกำหนดของผลิตภัณฑ์ เนื้อหาบริการ และข้อมูลติดต่อ เป็นปัจจุบัน ณ วันที่ประกาศ แต่อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation เป็นซัพพลายเออร์ชั้นนำด้านเซมิคอนดักเตอร์และโซลูชันจัดเก็บขั้นสูง โดยนำประสบการณ์และนวัตกรรมที่สั่งสมมากว่าครึ่งศตวรรษมาใช้ เพื่อมอบเซมิคอนดักเตอร์, วงจร LSI ระบบ และผลิตภัณฑ์ HDD ที่มีความโดดเด่นให้แก่ลูกค้าและคู่ค้าทางธุรกิจ

พนักงานของบริษัท 21,500 คนทั่วโลกมีความมุ่งมั่นในการเพิ่มคุณประโยชน์ของผลิตภัณฑ์ให้ถึงขีดสุด และส่งเสริมการทำงานร่วมกันอย่างใกล้ชิดกับลูกค้า เพื่อร่วมสร้างคุณประโยชน์และตลาดใหม่ ๆ ร่วมกัน ด้วยยอดขายต่อปีเกือบ 800 พันล้านเยน (6.1 พันล้านเหรียญสหรัฐ) Toshiba Electronic Devices & Storage Corporation ตั้งตารอที่จะสร้างและเข้ามามีบทบาทเพื่ออนาคตที่ดีกว่าสำหรับผู้คนทุกที่

ดูข้อมูลเพิ่มเติมได้ที่ https://toshiba.semicon-storage.com/ap-en/top.html

สามารถรับชมภาพในรูปแบบมัลติมีเดียได้ที่: https://www.businesswire.com/news/home/53401946/en

เนื้อหาใจความในภาษาต้นฉบับของข่าวประชาสัมพันธ์ฉบับนี้เป็นฉบับที่เชื่อถือได้และเป็นทางการ การแปลต้นฉบับนี้จึงมีจุดประสงค์เพื่ออำนวยความสะดวกเท่านั้น และควรนำไปเทียบเคียงอ้างอิงกับเนื้อหาในภาษาต้นฉบับ ซึ่งเป็นฉบับเดียวที่มีผลทางกฎหมาย

ติดต่อ

ช่องทางสอบถามสำหรับลูกค้า
ฝ่ายขายและการตลาดอุปกรณ์สัญญาณขนาดเล็ก
โทร: +81-44-548-2215
ติดต่อเรา

ช่องทางสอบถามสำหรับสื่อมวลชน:
Chiaki Nagasawa
ฝ่ายการตลาดดิจิทัล
Toshiba Electronic Devices & Storage Corporation
semicon-NR-mailbox@ml.toshiba.co.jp

แหล่งที่มา: Toshiba Electronic Devices & Storage Corporation
