คาวาซากิ ญี่ปุ่น–(BUSINESS WIRE)–9 มีนาคม 2023

Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัวทรานซิสเตอร์สองขั้วเกทแบบแยกฉนวน (IGBT) “GT30J65MRB” 650V สำหรับการปรับปรุงค่าตัวประกอบกําลังไฟฟ้า (PFC)[1] ของเครื่องปรับอากาศและแหล่งจ่ายไฟขนาดใหญ่สำหรับอุปกรณ์อุตสาหกรรม การจัดส่งตามปริมาณเริ่มวันนี้

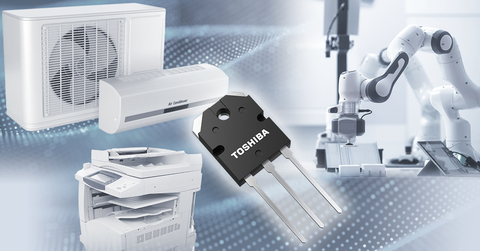

Toshiba: GT30J65MRB, a discrete insulated gate bipolar transistor that boosts efficiency of air conditioners and industrial equipment. (Graphic: Business Wire)

Toshiba: ทรานซิสเตอร์สองขั้วเกทแบบแยกฉนวนของ Toshiba ช่วยเพิ่มประสิทธิภาพเครื่องปรับอากาศและอุปกรณ์อุตสาหกรรม (กราฟิก: Business Wire)

เซมิคอนดักเตอร์ไฟฟ้าได้รับการยอมรับว่าเป็นอุปกรณ์สำคัญในการอนุรักษ์พลังงาน รวมถึงการมุ่งสู่ความเป็นกลางทางคาร์บอน ในอุปกรณ์อุตสาหกรรมและเครื่องใช้ภายในบ้านที่ใช้พลังงานไฟฟ้ามาก ความต้องการอุปกรณ์สวิตชิ่งที่มีประสิทธิภาพสูงกำลังเพิ่มขึ้นเนื่องจากเครื่องปรับอากาศใช้อินเวอร์เตอร์เพิ่มขึ้น และความต้องการในการลดการใช้พลังงานในอุปกรณ์จ่ายไฟขนาดใหญ่สำหรับอุปกรณ์อุตสาหกรรม สิ่งนี้ได้กระตุ้นความต้องการที่เพิ่มขึ้นสำหรับอุปกรณ์สวิตชิ่งที่มีการสูญเสียต่ำและความถี่สวิตชิ่งที่สูงขึ้นในวงจร PFC

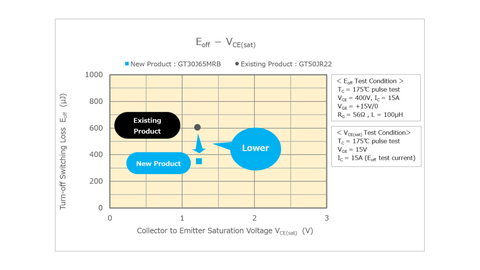

Toshiba นำกระบวนการล่าสุดมาสู่ IGBT ใหม่ โครงสร้างร่องลึกที่ปรับให้เหมาะสมช่วยรักษาระดับชั้นนำของอุตสาหกรรม[2] การสูญเสียที่เกิดจากการเปลี่ยนสถานะ (การสูญเสียที่เกิดจากการเปลี่ยนสถานะปิด) ที่ 0.35mJ (ทั่วไป)[3] ซึ่งต่ำกว่า GT50JR22 ในผลิตภัณฑ์ก่อนหน้าของ Toshiba ประมาณ 42%[4] IGBT ใหม่ยังมีไดโอดในตัวที่มีแรงดันไปข้างหน้า 1.20V (ทั่วไป)[5] ซึ่งต่ำกว่า GT50JR22 ประมาณ 43%[5] การปรับปรุงเหล่านี้ช่วยเพิ่มประสิทธิภาพของอุปกรณ์

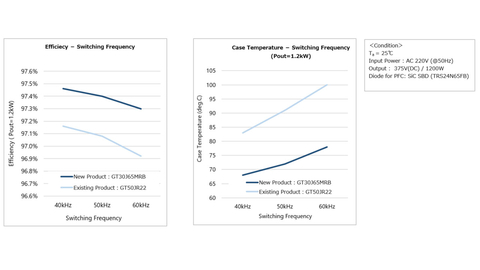

สำหรับวงจร PFC ของเครื่องปรับอากาศ GT50JR22 ผลิตภัณฑ์ก่อนหน้าของ Toshiba ใช้กับความถี่ในการทำงานต่ำกว่า 40kHz[6] GT30J65MRB เป็น IGBT ตัวแรกของ Toshiba สำหรับ PFC ที่ใช้งานต่ำกว่า 60kHz[6] ซึ่งทำได้โดยการลดการสูญเสียที่เกิดจากการเปลี่ยนสถานะ (การสูญเสียที่เกิดจากการเปลี่ยนสถานะปิด) เพื่อความปลอดภัยในการทำงานความถี่ที่สูงขึ้น

Toshiba จะยังคงขยายสายผลิตภัณฑ์เพื่อให้สอดคล้องกับแนวโน้มของตลาดและปรับปรุงประสิทธิภาพของอุปกรณ์

หมายเหตุ:
[1] วงจรปรับปรุงค่าตัวประกอบกําลังไฟฟ้า (PFC): วงจรที่ลดความแตกต่างของเฟสระหว่างแรงดันและกระแสไฟฟ้าเพื่อให้ตัวประกอบกำลังเข้าใกล้ความเป็นหนึ่ง เพื่อยับยั้งส่วนประกอบฮาร์มอนิกที่สร้างขึ้นในการจ่ายไฟแบบสวิตชิ่ง

[2] การสำรวจของ Toshiba ณ เดือนมีนาคม 2023

[3] เงื่อนไขการทดสอบ: โหลดประเภทเหนี่ยวนำ, VCE=400V, IC=15A, VGE=15V, RG=56Ω, Tc=175°C

[4] ณ เดือนมีนาคม 2023 ค่าที่วัดโดย Toshiba (เงื่อนไขการทดสอบ: VCC=400V, IC=15A, VGG=+15V/0, RG=56Ω, Tc=175°C)

[5] เงื่อนไขการทดสอบ: IF=15A, VGE=0V, Tc=25°C

[6] ณ เดือนมีนาคม 2023 ค่าที่วัดโดย Toshiba โดยใช้บอร์ดประเมิน PFC

การใช้งาน

  • เครื่องใช้ในบ้าน (เครื่องปรับอากาศ ฯลฯ)
  • อุปกรณ์อุตสาหกรรม (อุปกรณ์อัตโนมัติในโรงงาน เครื่องพิมพ์มัลติฟังก์ชัน ฯลฯ)

คุณสมบัติ

ข้อกำหนดหลัก

(Ta=25°C, เว้นแต่จะระบุไว้เป็นอย่างอื่น)

หมายเลขชิ้นส่วน

GT30J65MRB

แพ็กเกจ

TO-3P(N)

การจัดอันดับ

สูงสุด

แบบสัมบูรณ์

แรงดันคอลเลกเตอร์-อิมิตเตอร์ VCES (V)

650

กระแสคอลเลคเตอร์ (DC) I (A)

Tc=25°C

60

Tc=100°C

30

อุณหภูมิทางแยก Tj (°C)

175

แรงดันอิ่มตัวของคอลเลคเตอร์-อิมิตเตอร์

VCE(sat) typ. (V)VCE(sat) typ. (V)

IC30A, VGE=15V, Tc=25°C

1.40

เวลาการเปลี่ยนสถานะ (เวลาตก) tf typ. (ns)

โหลดประเภทเหนี่ยวนำ,

VCE=400V, IC=15A,

VGE=15V, RG=56Ω, Tc=25°C

40

การสูญเสียที่เกิดจากการเปลี่ยนสถานะ

(การสูญเสียที่เกิดจากการเปลี่ยนสถานะปิด)

Eoff typ. (mJ)Eoff typ. (mJ)

โหลดประเภทเหนี่ยวนำ,

VCE=400V, IC=15A,

VGE=15V, RG=56Ω, Tc=175°C

0.35

แรงดันตกคร่อมของไดโอด VF typ. (V)

IF=15A, VGE=0V, Tc=25°C

1.20

ความต้านทานความร้อนระหว่างรอยต่อกับเคส Rth(j-c) สูงสุด (°C/W)

0.75

การตรวจสอบตัวอย่างและความพร้อมใช้งาน

ซื้อออน์ไลน์

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่
GT30J65MRB

ติดตามลิงก์ด้านล่างสำหรับข้อมูลเพิ่มเติมเกี่ยวกับ IGBT ของ Toshiba
IGBTs

หากต้องการตรวจสอบการวางจำหน่ายของผลิตภัณฑ์ใหม่ที่ผู้จัดจำหน่ายออนไลน์ โปรดไปที่
GT30J65MRB
ซื้อออนไลน์

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอาจเป็นเครื่องหมายการค้าของบริษัทนั้น ๆ

* ข้อมูลในเอกสารนี้ รวมถึงราคาและข้อกำหนดของผลิตภัณฑ์ เนื้อหาบริการ และข้อมูลติดต่อ เป็นปัจจุบัน ณ วันที่ประกาศ แต่อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

เกี่ยวกับ Toshiba Electronic Devices & Storage Corporation

Toshiba Electronic Devices & Storage Corporation ซัพพลายเออร์ชั้นนำด้านโซลูชันเซมิคอนดักเตอร์และคลังข้อมูลขั้นสูง ใช้ประสบการณ์และนวัตกรรมกว่าครึ่งศตวรรษเพื่อนำเสนอเซมิคอนดักเตอร์แบบแยก ระบบ LSI และผลิตภัณฑ์ HDD ให้กับลูกค้าและคู่ค้าทางธุรกิจ

พนักงานของบริษัทจำนวน 23,000 คนทั่วโลกมีความมุ่งมั่นร่วมกันในการเพิ่มมูลค่าผลิตภัณฑ์ให้สูงสุด และส่งเสริมความร่วมมืออย่างใกล้ชิดกับลูกค้าในการสร้างมูลค่าร่วมกันและเปิดตลาดใหม่ ปัจจุบัน Toshiba Electronic Devices & Storage Corporation ที่มียอดขายต่อปีทะลุ 8.5 แสนล้านเยน (7.5 พันล้านเหรียญสหรัฐ) ตั้งตารอที่จะสร้างและมีส่วนร่วมเพื่ออนาคตที่ดีกว่าสำหรับผู้คนทุกหนทุกแห่ง

ดูข้อมูลเพิ่มเติมได้ที่ https://toshiba.semicon-storage.com/ap-en/top.html

เนื้อหาใจความในภาษาต้นฉบับของข่าวประชาสัมพันธ์ฉบับนี้เป็นฉบับที่เชื่อถือได้และเป็นทางการ การแปลต้นฉบับนี้จึงมีจุดประสงค์เพื่ออำนวยความสะดวกเท่านั้น และควรนำไปเทียบเคียงอ้างอิงกับเนื้อหาในภาษาต้นฉบับ ซึ่งเป็นฉบับเดียวที่มีผลทางกฎหมาย

สามารถรับชมภาพในรูปแบบมัลติมีเดียได้ที่: www.businesswire.com/news/home/53357547/en
