IC ตัวขับเกตที่ Toshiba เพิ่งเปิดตัวไปสำหรับมอเตอร์รถยนต์ DC ไร้แปรงถ่านช่วยยกระดับความปลอดภัยให้กับส่วนประกอบไฟฟ้า

Logo

คาวาซากิ ประเทศญี่ปุ่น–(BUSINESS WIRE)–28 กุมภาพันธ์ 2023

บริษัท Toshiba Electronic Devices & Storage Corporation (“Toshiba”) ได้เปิดตัว IC ตัวขับเกตรุ่น “TB9083FTG[1] สำหรับมอเตอร์รถยนต์ DC ไร้แปรงถ่านที่มีการใช้งานในรูปแบบต่าง ๆ เช่น พวงมาลัยเพาเวอร์ไฟฟ้า (EPS), เบรกไฟฟ้า และระบบเกียร์แบบ Shift-by-wire โดยจะมีการจัดส่งปริมาณมากในวันนี้

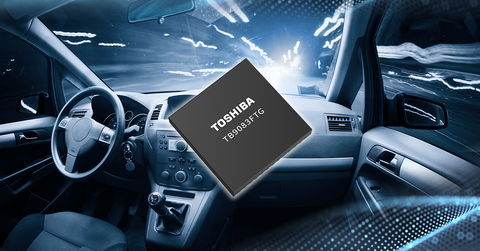

Toshiba: TB9083FTG, a gate-driver IC for automotive brushless DC motors that helps improve safety of electrical components. (Graphic: Business Wire)

Toshiba: IC ตัวขับเกตรุ่น TB9083FTG สำหรับมอเตอร์รถยนต์ DC ไร้แปรงถ่าน ซึ่งช่วยยกระดับความปลอดภัยให้กับส่วนประกอบไฟฟ้า (กราฟิก: Business Wire)

อุปกรณ์รถยนต์ต้องมีสมรรถนะตรงตามข้อกำหนดของมาตรฐาน ISO 26262 ซึ่งเป็นมาตรฐานความปลอดภัยในการทำงานสำหรับรถยนต์บนท้องถนน โดยชิปเซมิคอนดักเตอร์และส่วนประกอบอิเล็กทรอนิกส์ต่าง ๆ ที่ติดตั้งในอุปกรณ์รถยนต์ก็ไม่ได้รับการยกเว้น
ผลิตภัณฑ์รุ่น TB9083FTG โฉมใหม่นี้จะควบคุมและขับเคลื่อนมอสเฟตกำลังแบบ N-channel ภายนอกในการขับมอเตอร์ DC ไร้แปรงถ่านแบบสามเฟส ผลิตภัณฑ์นี้มีคุณสมบัติที่เหนือชั้นเมื่อเทียบกับความปลอดภัยในการทำงานฉบับปรับปรุงครั้งที่ 2 ของมาตรฐาน ISO 26262 [2]  ทั้งยังรองรับ ASIL-D[3] สำหรับใช้ในระบบรถยนต์ที่สำคัญอย่างยิ่งต่อความปลอดภัย ด้วยเหตุนี้ ผลิตภัณฑ์ใหม่นี้จึงเหมาะอย่างยิ่งสำหรับการใช้งานในอุตสาหกรรมยานยนต์ที่ใช้มอเตอร์ DC ไร้แปรงถ่าน เช่น EPS, เบรกไฟฟ้า และระบบเกียร์แบบ Shift-by-wire

สำหรับระบบที่ต้องใช้รีเลย์นิรภัย เช่น EPS นั้น รุ่น TB9083FTG ก็มาพร้อมตัวขับเกตแบบ 3 ช่องทางในตัวสำหรับรีเลย์นิรภัยที่คอยควบคุมและขับเคลื่อนรีเลย์สำหรับมอเตอร์และแหล่งจ่ายไฟ ทำให้ไม่จำเป็นต้องใช้ส่วนประกอบภายนอกและช่วยลดจำนวนชิ้นส่วนอีกด้วย

TB9083FTG จะอยู่ในแพ็กเกจ P-VQFN48-0707-0.50-005 พร้อมโครงสร้างแบบ Wettable Flank[4] ซึ่งช่วยให้สามารถตรวจสอบข้อต่อบัดกรีด้วยตาเปล่าได้โดยใช้ระบบตรวจสอบแบบออปติคัลอัตโนมัติ (AOI) และช่วยให้ข้อต่อบัดกรีเป็นที่น่าเชื่อถือมากยิ่งขึ้น
นอกจากนี้ Toshiba ได้ตรวจสอบแล้วว่าสามารถทำงานได้ 3,000 รอบในการทดสอบอุณหภูมิการติดตั้งเป็นรอบ และได้รับข้อมูลที่จะช่วยให้ลูกค้าสามารถใช้แพ็กเกจ QFN นี้ได้อย่างมั่นใจเต็มที่

เมื่อใช้แพ็กเกจขนาดเล็ก ((7.0 มม. x 7.0 มม. (ทั่วไป)) พื้นที่ติดตั้งจะลดลงประมาณ 66% เมื่อเทียบกับผลิตภัณฑ์ปัจจุบัน[5] ซึ่งช่วยควบคุมการเพิ่มพื้นที่ติดตั้งได้เนื่องจากจำนวนส่วนประกอบอิเล็กทรอนิกส์บนแผง ECU มีแนวโน้มจะเพิ่มขึ้นเนื่องจากการดีไซน์ที่ซ้ำซ้อนซึ่งช่วยรับรองถึงความปลอดภัยที่เพิ่มมากขึ้นได้อย่างมีประสิทธิภาพ

Toshiba จะไม่หยุดพัฒนา IC ตัวขับเกตสำหรับมอเตอร์รถยนต์ DC ไร้แปรงถ่านแบบสามเฟสให้มีฟังก์ชันที่ดียิ่งขึ้นและเป็นไปตามข้อกำหนดในมาตรฐาน ISO 26262 ฉบับปรับปรุงครั้งที่ 2 และจะช่วยยกระดับความปลอดภัยและการใช้พลังงานไฟฟ้าให้กับอุปกรณ์รถยนต์

การใช้งาน

อุปกรณ์รถยนต์

  • พวงมาลัยเพาเวอร์ไฟฟ้า (EPS), ระบบเบรกไฟฟ้า, ระบบเกียร์แบบ Shift-by-wire, ปั๊มหลากหลายประเภท และอื่น ๆ

คุณสมบัติ

  • มี 3 ช่องทางสำหรับตัวขับรีเลย์นิรภัย
  • การนำแพ็กเกจขนาดเล็กมาใช้จะช่วยลดพื้นที่ติดตั้งลงประมาณ 66%[5]
  • วงจรวิเคราะห์ตนเองในตัวสำหรับมอสเฟตภายนอก

หมายเหตุ:

[1]

ตัวขับในการขับมอสเฟต

[2]

มาตรฐานความปลอดภัยในการทำงานต้องการที่จะลดความเสี่ยงอันเกิดจากความล้มเหลวของระบบ ซึ่งเป็นเรื่องสำคัญในการรับรองว่าฝ่ายต่าง ๆ ที่มีส่วนได้ส่วนเสียจะได้รับคำอธิบายที่สมเหตุสมผลเกี่ยวกับความปลอดภัยของระบบ มาตรฐาน ISO 26262 ซึ่งเป็นมาตรฐานสำหรับความปลอดภัยในการทำงานของการใช้งานด้านรถยนต์จะช่วยยกระดับกระบวนการพัฒนาเพื่อรับรองว่าจะมีความปลอดภัยในการทำงานตามที่กำหนดไว้

[3]

ASIL: ระดับความสมบูรณ์สำหรับความปลอดภัยเกี่ยวกับรถยนต์, D: เกรด D (ระดับสูงสุดจาก A ถึง D)

[4]

รูปทรงลีดภายนอก (Outer lead) ของแพ็กเกจ

[5]

เมื่อเทียบกับผลิตภัณฑ์รุ่น TB9081FG  ที่มีอยู่แล้วจาก Toshiba (12.0 มม.×12.0 มม. (ปกติ))

ข้อมูลจำเพาะหลัก ๆ

หมายเลขชิ้นส่วน

TB9083FTG

มอเตอร์ที่รองรับ

มอเตอร์ DC ไร้แปรงถ่านแบบสามเฟส

ฟังก์ชันหลัก ๆ

การสื่อสารแบบ SPI,

แอมพลิฟายเออร์ตรวจสอบกระแสไฟฟ้าแบบสามช่องทาง, ตัวขับเกตแบบสาม

ช่องทางสำหรับรีเลย์นิรภัย,

ฟังก์ชันการแคลมป์แบบ VGS สำหรับมอสเฟตภายนอก

ฟังก์ชันการวิเคราะห์ตนเอง

ABIST, LBIST

การตรวจจับข้อผิดพลาด

การตรวจจับแรงดันไฟฟ้าต่ำเกินไป,

การตรวจจับแรงดันไฟฟ้าสูงเกินไป,

การตรวจจับอุณหภูมิสูงเกินไป

ช่วงแรงดันไฟฟ้าในการทำงาน

VB=4.5V ถึง 28V,

VCC=3.0V ถึง 5.5V

แหล่งจ่ายไฟภายนอก

แหล่งจ่ายไฟ 2 ตัว (VB, VCC)

ช่วงอุณหภูมิในการทำงาน

Ta=-40°C ถึง 150°C,

Tj=-40°C ถึง 175°C

แพ็กเกจ

ชื่อ

P-VQFN48-0707-0.50-005

ขนาดโดยทั่วไป (มม.)

7.0 × 7.0

ความน่าเชื่อถือ

มีคุณสมบัติตาม AEC-Q100/006

การตรวจสอบตัวอย่าง

ซื้อทางออนไลน์

เข้าไปที่ลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ใหม่นี้
TB9083FTG

เข้าไปที่ลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับเนื้อหาที่เกี่ยวข้องกับผลิตภัณฑ์ใหม่นี้
สำหรับความปลอดภัยระดับสูงในระบบรถยนต์ที่มี TB9083FTG (วิดีโอ)
IC ตัวขับเกตสำหรับมอเตอร์รถยนต์ไร้แปรงถ่านแบบสามเฟส: TB9083FTG

เข้าไปที่ลิงก์ด้านล่างเพื่อดูข้อมูลเพิ่มเติมเกี่ยวกับ IC ตัวขับมอเตอร์รถยนต์ไร้แปรงถ่านของ Toshiba
IC ตัวขับมอเตอร์รถยนต์ไร้แปรงถ่าน

โปรดตรวจสอบความพร้อมจำหน่ายของผลิตภัณฑ์ใหม่นี้จากผู้จัดจำหน่ายทางออนไลน์ที่:
TB9083FTG
ซื้อทางออนไลน์

* ชื่อบริษัท ชื่อผลิตภัณฑ์ และชื่อบริการอาจเป็นเครื่องหมายการค้าของบริษัทนั้น ๆ
* ข้อมูลในเอกสารฉบับนี้ รวมถึงราคาของผลิตภัณฑ์และข้อมูลจำเพาะ เนื้อหาของบริการและข้อมูลติดต่อ ถือเป็นปัจจุบัน ณ วันที่ประกาศ แต่อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบล่วงหน้า

เกี่ยวกับบริษัท Toshiba Electronic Devices & Storage Corporation

บริษัท Toshiba Electronic Devices & Storage Corporation เป็นผู้จัดจำหน่ายชั้นนำสำหรับโซลูชันเซมิคอนดักเตอร์และอุปกรณ์เก็บข้อมูลระดับสูง โดยได้สั่งสมประสบการณ์และการคิดค้นนวัตกรรมต่าง ๆ มากว่าครึ่งศตวรรษเพื่อมอบเซมิคอนดักเตอร์แบบแยกชิ้น, LSI ของระบบ และผลิตภัณฑ์ HDD อันเหนือชั้นให้กับลูกค้าและพาร์ทเนอร์ทางธุรกิจ
พนักงานของบริษัทจำนวน 23,000 คนทั่วโลกต่างมุ่งมั่นที่จะยกระดับคุณค่าของผลิตภัณฑ์ถึงขีดสุด รวมถึงส่งเสริมความร่วมมือกับลูกค้าอย่างใกล้ชิดเพื่อร่วมกันสร้างคุณค่าและตลาดใหม่ ๆ ในตอนนี้ ยอดขายรายปีได้เกิน 850,000 ล้านเยน (หรือ 7,500 ล้านดอลลาร์สหรัฐ) แล้วและ Toshiba Electronic Devices & Storage Corporation ก็มุ่งมั่นที่จะสร้างและมีส่วนช่วยพัฒนาอนาคตให้ดียิ่งขึ้นสำหรับทุกคนในทุก ๆ ที่
โปรดดูข้อมูลเพิ่มเติมที่ https://toshiba.semicon-storage.com/ap-en/top.html

เนื้อหาใจความในภาษาต้นฉบับของข่าวประชาสัมพันธ์ฉบับนี้เป็นฉบับที่เชื่อถือได้และเป็นทางการ การแปลต้นฉบับนี้จึงมีจุดประสงค์เพื่ออำนวยความสะดวกเท่านั้น และควรนำไปเทียบเคียงอ้างอิงกับเนื้อหาในภาษาต้นฉบับ ซึ่งเป็นฉบับเดียวที่มีผลทางกฎหมาย

สามารถรับชมภาพในรูปแบบมัลติมีเดียได้ที่: https://www.businesswire.com/news/home/53335963/en

ผู้ติดต่อ

คำถามจากลูกค้า:
ฝ่ายขายรถยนต์
ติดต่อเรา

คำถามจากสื่อ:
คุณ Chiaki Nagasawa
ฝ่ายการตลาดดิจิทัล
บริษัท Toshiba Electronic Devices & Storage Corporation
อีเมล: semicon-NR-mailbox@ml.toshiba.co.jp

แหล่งที่มา: Toshiba Electronic Devices & Storage Corporation
